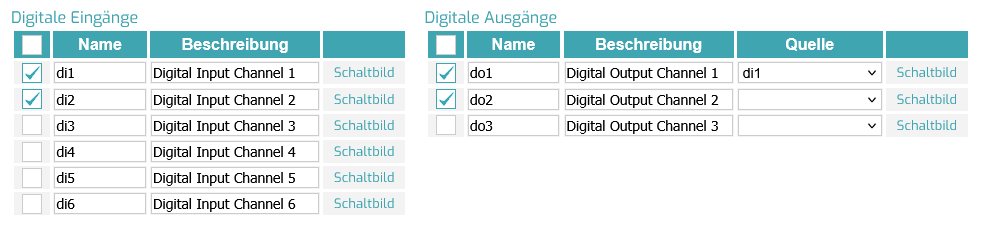

Die digitalen Eingänge und digitalen Ausgänge des dydaqlog Datenloggers sind zur Konfiguration in einer übersichtlichen Matrix dargestellt. In der ersten Spalte können durch Anklicken der Checkbox Kanäle aktiviert oder deaktiviert werden.

Die Namen und Beschreibungen in der zweiten und dritten Spalte können durch eigene Einträge ersetzt werden, um die messtechnische Applikation übersichtlicher zu gestalten.


Bei den digitalen Ausgängen gibt es noch eine zusätzliche Spalte Quelle. Hier kann für jeden Ausgang eine boolesche Variable ausgewählt werden, deren Zustand am Ausgang abgebildet wird.




Bei Betätigung des Buttons Schaltbild öffnet sich ein Fenster mit dem passenden Anschluss-Schema für die ausgewählte Ein- oder Ausgang.


Spezifikationen der digitalen Ein- und Ausgänge:


Typ

Ausführung

Eingangspegel / Schaltspannung

Schaltbild

Digitaler Eingang

optoentkoppelt

TTL, L: < 0,8 V / H: > 2,4 V (max. 24 V )

Digitaler Ausgang

Elektronische Relais

40 V max. @ 1 A


Die Geräte der Baureihen 1 und 2 verfügen über sechs digitale Ausgänge. Außerdem sind hier die Bezeichner für die Anschlüsse etwas anders. Bitte orientieren Sie sich in dem Fall an den Schaltbilder aus der Weboberfläche.
