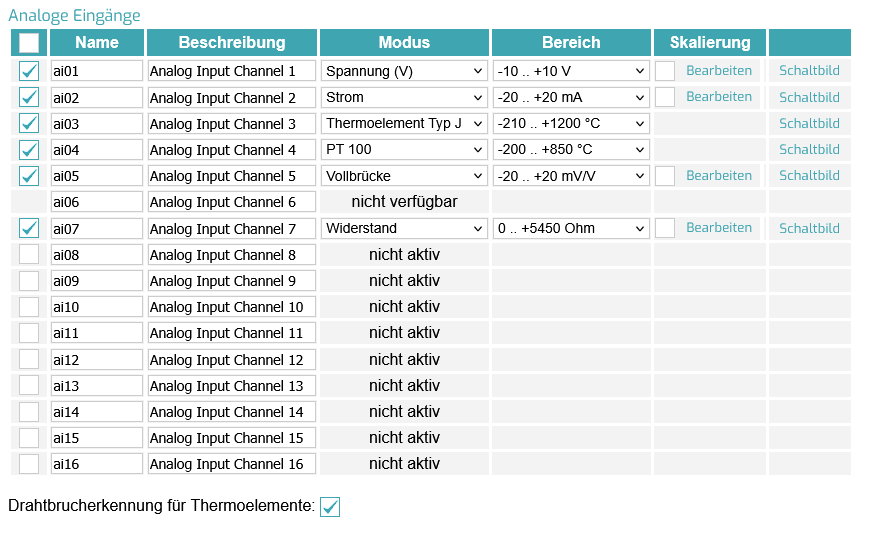

Die sechzehn analogen Eingänge des dydaqlog Datenloggers sind zur Konfiguration in einer übersichtlichen Matrix dargestellt.


  • Spalte 1: Checkbox - hier können die für die messtechnische Applikation notwendigen analogen Eingänge aktiviert werden.
  • Spalte 2: Name - frei editierbarer Kanalname
  • Spalte 3: Beschreibung - frei editierbare Beschreibung für den Kanal
  • Spalte 4: Modus - Pulldownmenü für die Auswahl der Messgrößen bzw. des Sensortyps
  • Spalte 5: Bereich - Auswahl des zur  Messgrößen passenden Eingangsbereichs.

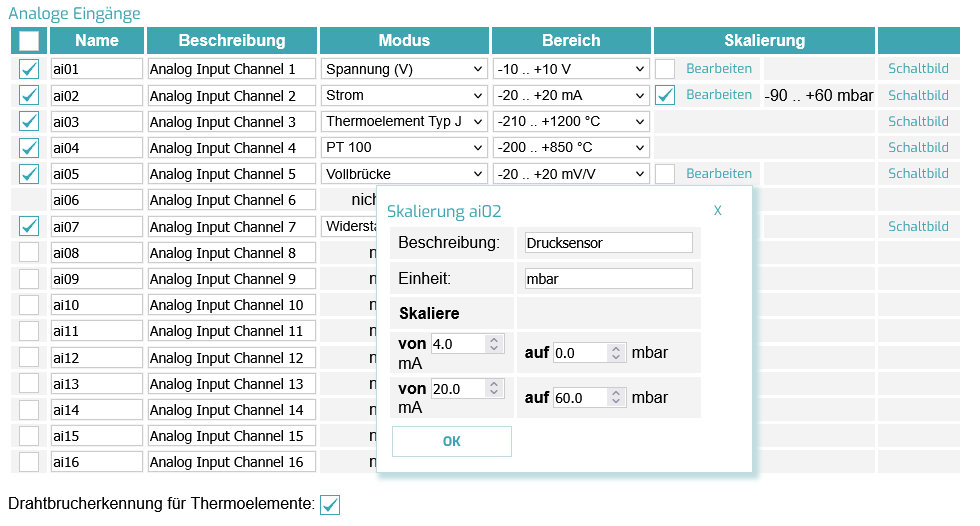

  • Spalte 6: Skalierung - Bei Bedarf kann für jeden Kanal eine eigene lineare Skalierung eingerichtet werden, z.B. wenn die Ausgangsspannung eines Drehzahlmessers als Drehzahl angezeigt werden soll. Dazu muss die Checkbox aktiviert werden. Im Einstellfenster kann die Geradengleichung durch die Eingabe von zwei Punkten auf der Geraden definiert werden. Außerdem kann hier eine EInheit und eine Beschreibung eingegeben werden. Ist eine Skalierung aktiv, so wird der daraus resultierende Eingangsbereich ebenfalls in der Tabelle angezeigt.

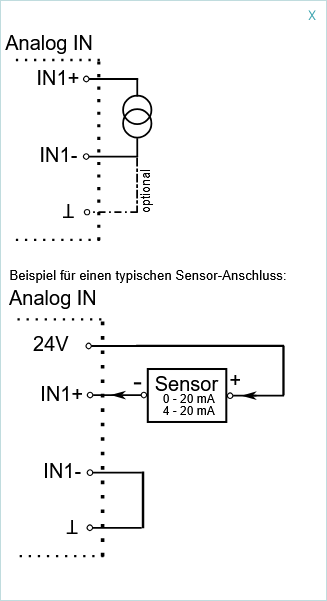

  • Spalte 7: Schaltbild - bei Betätigung des Buttons öffnet sich ein Fenster mit dem passenden Anschluss-Schema für die ausgewählte Eingangsgröße/Sensor. Mit Klick auf das X in der rechten oberen Ecke können Sie das Schaltbild wieder schließen.


Wenn Sie Thermoelemente verwenden, können Sie bei der Baureihe 3 die Drahtbrucherkennung aktivieren, indem Sie den Haken in dem entsprechenden Kästchen unterhalb der Tabelle setzen. In dem Fall wird, falls ein Drahtbruch erkannt wird, der Messwert auf den für den ausgewählte Thermoelementtyp größten möglichen Messwert gesetzt. Wenn die Drahtbrucherkennung nicht aktiviert ist, würde im Falle eines Drahtbruchs die Klemmstellentemperatur ausgegeben. Die Drahtbrucherkennung verringert die Messgenauigkeit geringfügig und sollte darum nur aktiviert werden, wenn sie benötigt wird.


  • Speichern Sie Ihre Einstellungen indem Sie auf Konfiguration speichern klicken.



Folgende Modi können für die Eingänge des dydaqlog Datenloggers eingestellt werden.


Eingangstyp

Modus

Bereich

Schaltbild

Spannung (V)


-10 .. +10.0 V

-5 .. +5 V

-3 .. +3 V

-1.6 .. +1.6 V

-0.8 .. +0.8 V

-0.4 .. +0.4 V

-0.2 .. +0.2V

-0.1 .. +0.1V

Spannung (mV)


-10000 .. +10000 mV

-5000 .. +5000 mV

-3000 .. +3000 mV

-1600 .. +1600 mV

-800 .. +800 mV

-400 .. +400 mV

-200 .. +200 mV

-100 .. +100 mV

Strom

-20 .. +20mA

0 .. +20mA

Thermoelement

Thermoelement Typ B

+250 .. +1820 °C

Thermoelement Typ E

-200 .. +1000 °C

Thermoelement Typ J

-210 .. +1200 °C

Thermoelement Typ K

-200 .. +1372 °C

Thermoelement Typ N

-200 .. +1300 °C

Thermoelement Typ R

-50 .. +1768 °C

Thermoelement Typ S

-50 .. +1768 °C

Thermoelement Typ T

-200 .. +400 °C

Vollbrücke

(für Brückenmessungen werden 2 Eingangskanäle benötigt, dieser Messmodus ist deswegen nur bei Kanälen mit ungerader Kanalnummer einstellbar, der folgende Kanal wird dann mit reserviert)

-1000 .. +1000 mV/V

-600 .. +600 mV/V

-320 .. +320 mV/V

-160 .. +160 mV/V

-80 .. +80 mV/V

-40 .. +40 mV/V

-20 .. +20 mV/V

Widerstands-

Thermometer*

PT 50

-200.00 .. +850.00 °C

PT 100

PT 500

PT 1000

Widerstand*

0 .. +55000.00 Ohm

0 .. +29459 Ohm

0 .. +11450 Ohm

0 .. +5450 Ohm

0 .. +3450 Ohm

0 .. +2450 Ohm

0 .. +1050 Ohm

0 .. +250 Ohm


* bei den Geräten der Baureihen 1 und 2 werden für Widerstandsmessungen 2 Kanäle benötigt, wie bei der Brückenmessung sind diese Messmodi darum nur für ungerade Kanäle verfügbar. Bei der Baureihe 3 entfällt diese Beschränkung, hier wird nur noch ein Kanal benötigt.



Die Anschlussbezeichnungen in den hier gezeigten Schaltbildern entsprechen der Baureihe 3. Die Geräte der Baureihen 1 und 2 nutzen etwas andere Bezeichner und haben teilweise auch andere Anschlüsse. Für diese Geräte nutzen Sie bitte die Schaltbilder, die in der Weboberfläche für den jeweiligen Kanal angezeigt werden.
