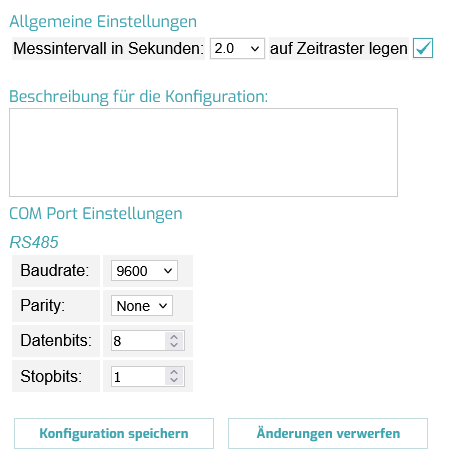

Unter Allgemeine Einstellungen kann das Messintervall festgelegt werden. Neben der Abtastrate für die analogen und digitalen Eingänge sowie der Updaterate der digitalen Ausgänge bestimmt diese Einstellung auch das Systemintervall für die Abarbeitung der mathematischen Funktionen.


Das Messintervall wird in Sekunden eingegeben. Die folgenden Werte sind zulässig:

  • 0,1 / 0,2 / 0,5 s
  • 1 / 2 / 5 / 10 / 15 / 20 / 30 / 60 s


Die Bemessung von Widerständen (und Widerstandsthermometern) ist hardware-bedingt etwas langsamer als die anderen Messmodi. Daher ist ein Messintervall von 0,1 s nur möglich, wenn nicht mehr als drei Widerstandsmessungen gleichzeitig durchgeführt werden. Bei 0,2 s sind bis zu sieben Widerstandsmessungen möglich.


Je größer das Messintervall, desto genauer die Messung. Das Messintervall sollte deshalb so groß wie für die jeweilige Messanwendung möglich gewählt werden.


Bei Aktivierung der Checkbox auf Zeitraster legen, wird das Messintervall mit dem Zeitraster der internen Echtzeituhr des Datenloggers synchronisiert. Dies dient zur Synchronisierung der Messdaten mehrerer Datenlogger.



Zu Dokumentationszwecken kann hier eine Beschreibung der aktuellen Konfiguration eingegeben werden.


Bei den Geräten der Baureihe 3 kann auf dieser Seite außerdem die RS485 Schnittstelle konfiguriert werden. Für die Kommunikation über Modbus mit einem oder mehreren angeschlossene Geräten müssen die Einstellungen für Baudrate, Parity, Datenbits und Stopbits für den dydaqlog und alle angeschlossenen Geräte übereinstimmen.


Nach Abschluss der Konfiguration erscheint beim erstmaligen Speichern ein Popup-Fenster zur Eingabe eines Namens.




Wird eine bereits gespeicherte Konfiguration bearbeitet, wird diese unter dem aktuellen Namen abgespeichert oder kann unter einem neuen Namen abgespeichert werden. Falls die Konfiguration ungültige Einstellungen beinhaltet, wie zum Beispiel ein ungültiges Messintervall, so erscheint eine Fehlermeldung und das Speichern wird verweigert, bis die entsprechenden Einstellungen korrigiert sind.
