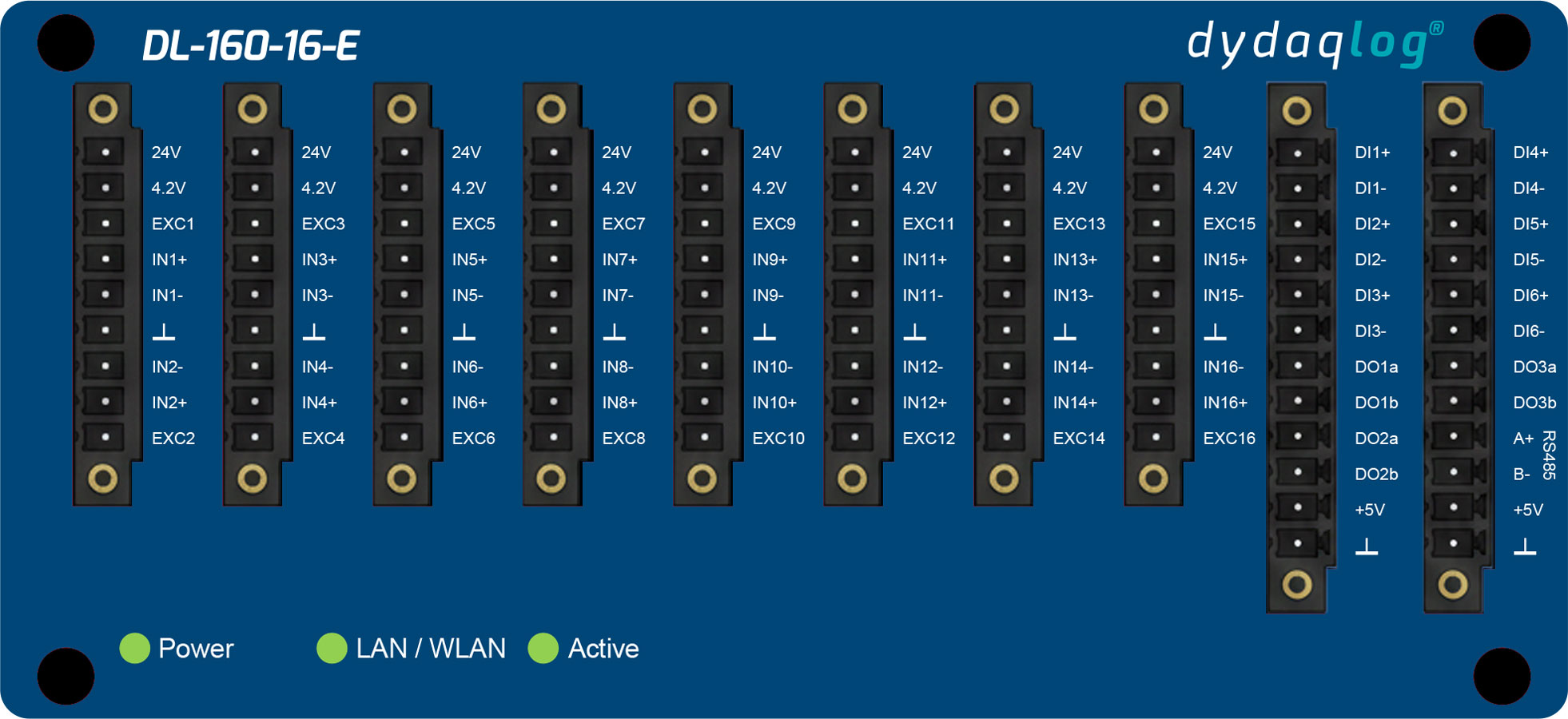

Frontseite

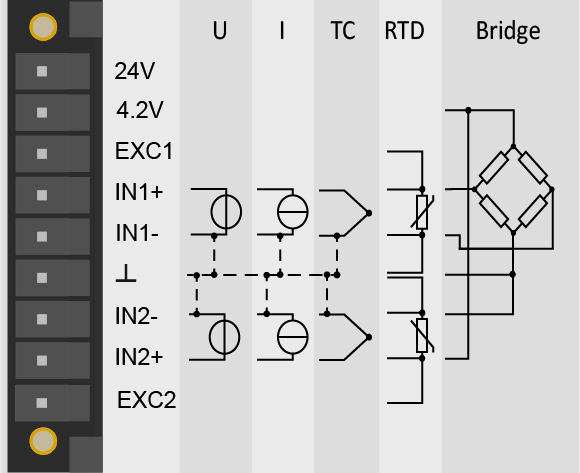

Sensoranschluss

Baureihe 3


Baureihen 1 + 2


Abhängig vom Messaufbau kann es vorkommen, dass Sensoren auf einem Potential außerhalb des Eingangsspannungsbereiches von ± 10 V liegen. Hierdurch können die Messwerten verfälscht werden. Zur Behebung kann es notwendig sein, die negative Signalleitung eines oder mehrerer Sensoren mit dem Eingang Masse  zu verbinden.

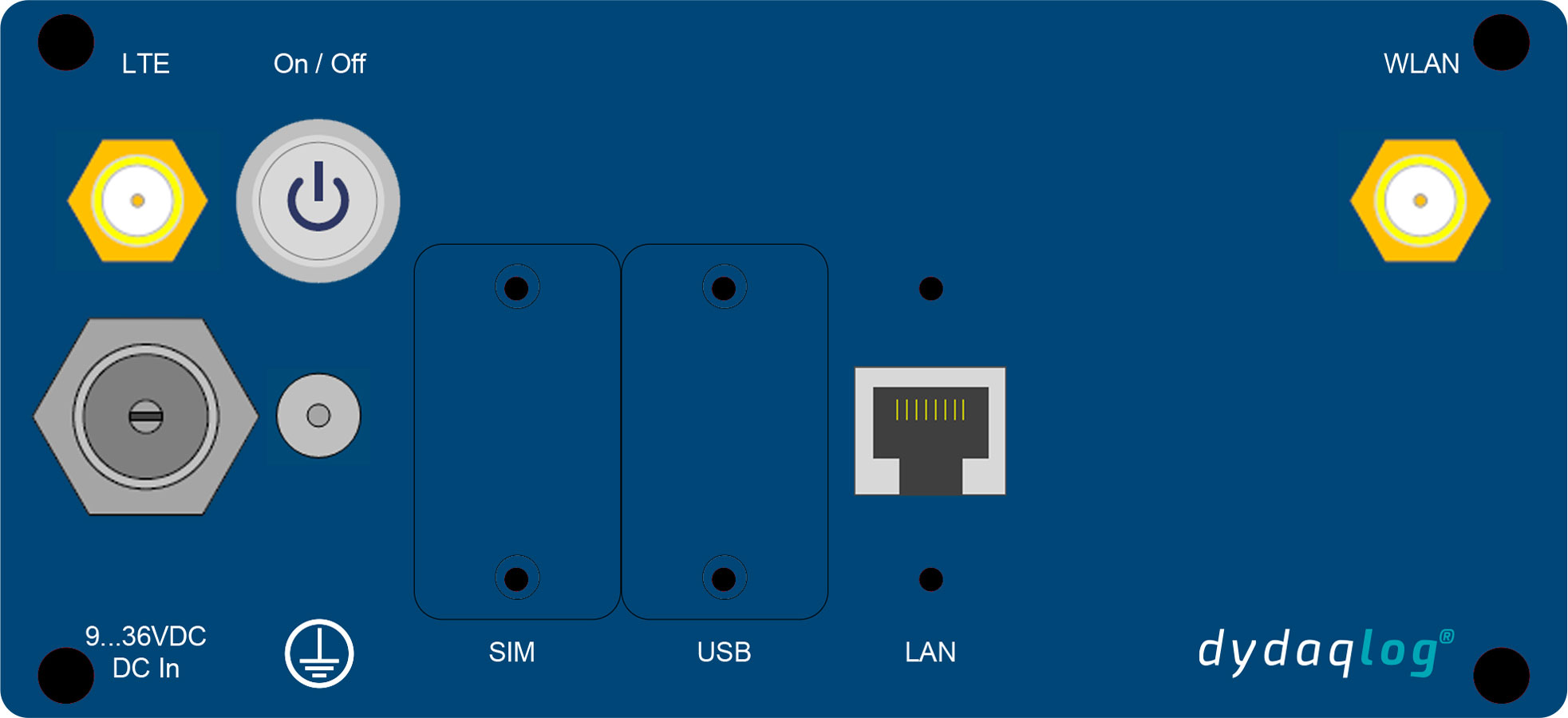

Rückseite



Die verborgenen Anschlüsse für SIM und USB dienen lediglich Wartungszwecken und sollten vom Endbenutzer nicht geöffnet werden.
