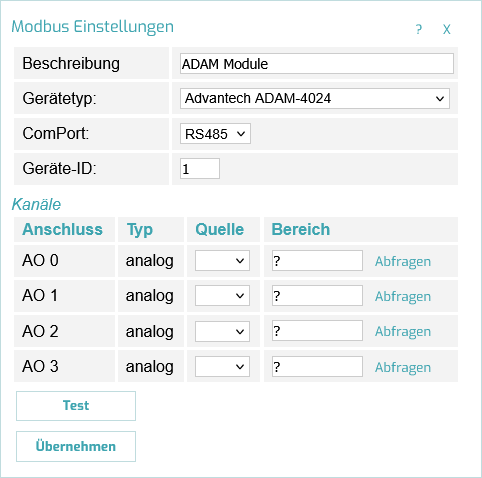

Um einen externen Ausgang anzulegen, vergeben Sie zunächst eine Beschreibung und wählen Sie als Typ Modbus RTU Gerät aus. Klicken Sie anschließen auf Anlegen. Es öffnet sich ein Einstellungsdialog.



Hier kann die Beschreibung noch einmal geändert werden. Außerdem wählen Sie hier den gewünschten Gerätetyp aus. Den ComPort können Sie auf RS485 belassen, da der Datenlogger nur diesen einen ComPort besitzt. Beachten Sie, dass die Einstellungen für den ComPort (Baudrate, Parity etc.) mit denen auf dem externen Gerät übereinstimmen müssen. Den ComPort selbst konfigurieren Sie auf der Seite Allgemeine Einstellungen.


Auch die Geräte-ID muss der Einstellung im verwendeten Gerät entsprechen.


Je nach ausgewähltem Gerätetyp ändert sich der Bereich für die Kanalauswahl, je nachdem, welche Kanäle das Gerät unterstützt. In der Spalte Quelle können Sie auswählen, welchen Wert sie an das externe Gerät für das jeweilige Ziel übertragen wollen. Das kann ein Messwert oder auch das Ergebnis einer Berechnung sein. Lediglich der Typ (boolean bzw. digital oder analog bzw. float) muss dabei übereinstimmen. Bei den analogen Werten ist es außerdem möglich, den Bereich abzufragen, der am Gerät konfiguriert ist. Klicken Sie hierzu auf Abfragen. Falls mit den aktuellen Einstellungen ein Gerät erreicht werden kann, wird der konfigurierte Bereich angezeigt. Sonst erscheint eine Fehlermeldung. Der sollte mit den vom dydaqlog übertragenen Werten übereinstimmen (also z.B. für Messwerte zwischen 0-10 V, sollte auf dem Modul dann auch ein Messbereich bis 10 V konfiguriert sein). Sollte der übertragene Wert hier außerhalb des Bereiches liegen, so wird er auf den Bereich begrenzt.


Wenn Sie als Quelle den leeren Eintrag auswählen, so bleibt der entsprechende Ausgang abgeschaltet.


Mit einem Klick auf die Schaltfläche Test können Sie eine separate Seite öffnen, um ihre Einstellungen zu testen ohne dafür eine Messung starten zu müssen. Dies kann hilfreich sein, um sicherzustellen, dass das Gerät richtig mit dem ComPort verbunden ist und die richtige Geräte-ID verwendet wird. Wenn Sie mit den Einstellungen zufrieden sind, können Sie das Testfenster einfach wieder schließen. Eventuell gemachte Änderungen müssen Sie dann jedoch auf der Seite Externe Ausgänge in den Modbus Einstellungen erneut vornehmen, sie werden nicht automatisch vom Testfenster zurück übertragen. Klicken Sie die Schaltfläche Übernehmen, wenn Sie mit den Einstellungen fertig sind.
